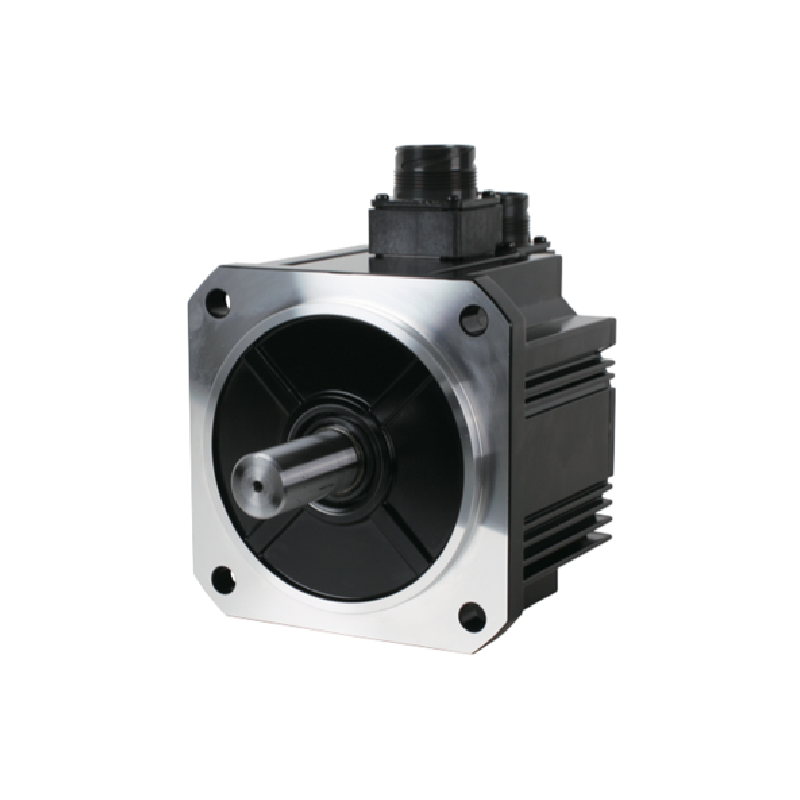

【Panasonic松下】 2.4kW伺服电机 MGMF242L1G6M
A6系列，23位绝对值编码器，2.4kW
配件商品
| 规格详细 | |
| 项目 | 内容 |
| 订货产品号 | MGMF242L1G6M |
| 详细 | 中慣性 (中惯量/低速大转矩), 连接器型 |

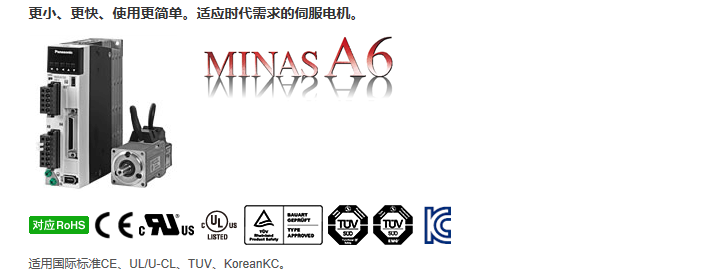

| 家族名 | MINAS A6 |
| 系列 | MGMF 系列 |
| 类型 | 中慣性 (中惯量/低速大转矩) |
| 特殊订购产品 | 特殊订购产品 |
| 提示 : 特殊订购产品 | 请避免将电机或装有电机的设备出口到日本，或通过日本出口到其它地区。 |

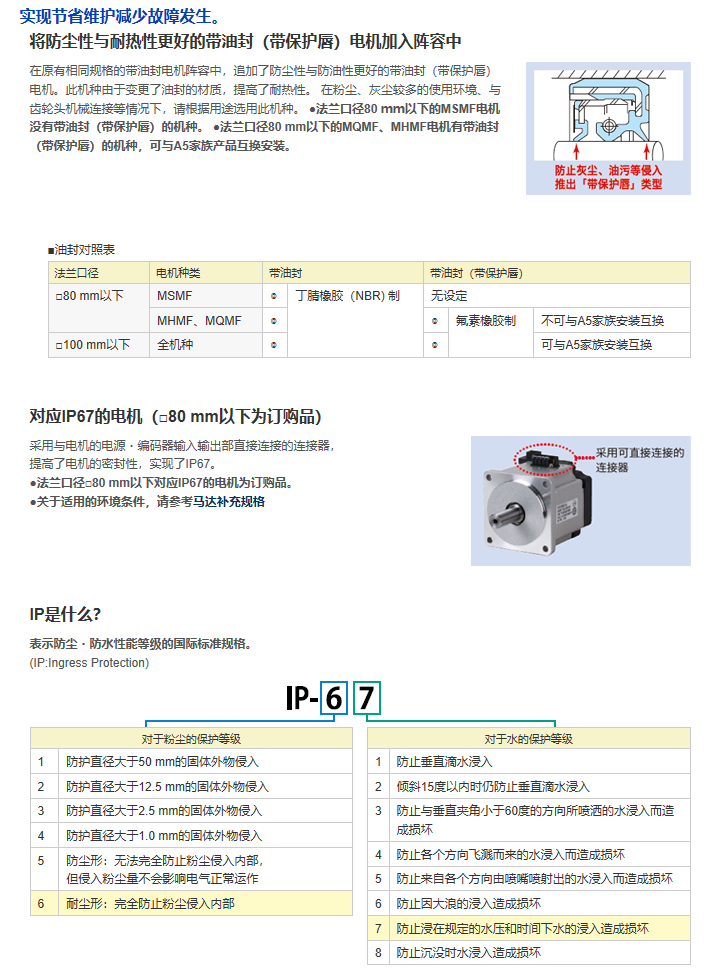

| 保护构造 | IP67 |
| 提示 : 保护构造 | 输出轴旋转部、电机连接器・编码器连接器的连接引脚部除外。 |
| 环境条件 | 详情请通过使用说明书等进行确认。 |
| 法兰角 | □176 mm |
| 法兰角 (单位 : mm) | 176 |
| 电机引出部构造 | 连接器 |
| 电机 ⋅ 编码器连接器 | 电机连接器: JL10, |
| 编码器连接器: 大型 JL10 | |
| 电机 ⋅ 编码器连接器关于 | 连接器JL10（大型）：也适用于锁紧式。 |
| 电源设备容量 (kVA) | 4.5 |
| 电压规格 | 200 V |
| 额定输出 | 2400 W |
| 额定电流 (A (rms)) | 16 |
| 保持制动器 | 无 |
| 重量 (kg) | 13.4 |
| 油封 | 有 |
| 轴规格 | 带键 |
| 额定转矩 (N ⋅ m) | 15.3 |
| 堵转转矩 (N ⋅ m) | 15.3 |
| 瞬时最大转矩 (N ⋅ m) | 45.2 |
| 瞬时最大电流 (A (o-p)) | 67 |
| 再生制动器频率（次 / 分) | 无选购部件 : 无限制 |
| 有选购部件: 无限制 | |
| 选购部件 (外置再生电阻) 型号 : DV0P4285 x 2并联 | |
| 再生制动器频率关于 | [电机规格补充] 注1）, 注2）相关请参照。 |
| 额定转速 (r/min) | 1500 |
| 最高转速 (r/min) | 3000 |
| 转子惯量 ( x10-4 kg ⋅ m²) | 46.9 |
| 对应转子惯量的 | 10 倍以下 |
| 推荐负载惯量比 | |
| 对应转子惯量的 | [电机规格补充] 注3）相关请参照。 |
| 推荐负载惯量比关于 | |
| 旋转编码器 : 规格 | 23 bit 绝对式/增量式系统 |
| 提示 | 作为增量式系统使用时（不使用多圈数据），请不要连接绝对式编码器用电池。 |
| 旋转编码器 : 分辨率 | 8388608 |
适配驱动器
| 订货产品号 | 系列 | 类型 | I/F 功能区分 | 外形型号名称 | 电源电压规格 |
| MEDLN93SE | A6SE系列 | 位置控制型 | 脉冲列专用 | E型 | 单相/三相 200 V |
| MEDLN93SG | A6SG系列 | 通用通信型 | 脉冲, Modbus (RS485/RS232) | E型 | 单相/三相 200 V |
| MEDLN93SF | A6SF系列 | 多功能型 | 模拟/脉冲, Modbus (RS485/RS232) | E型 | 单相/三相 200 V |
| MEDLN93NE | A6NE系列 | RTEX (通用型) | RTEX | E型 | 单相/三相 200 V |
| MEDLN93NF | A6NE系列 | 多功能型 | RTEX | E型 | 单相/三相 200 V |
